Martin Flex Couplings的安裝

Martin Flex Couplings的安裝

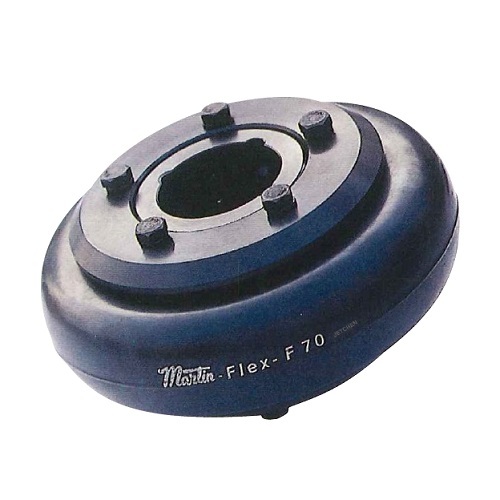

Martin Flex Couplings的安裝非常簡單,輪胎有俓向切口,方便裝拆,換輪胎時無需移動機械設備。退拔式錐套設計,安裝、拆卸簡單方便,不須車孔、拉鍵破壞元件結構。

代碼 20220831-2

人氣 411





安裝說明

♦請注意︰只有正確的安裝與保養,才能保證工作性能,因此請準確按照本說明安裝。聯軸器及機器未組裝完畢任何情況之下都不能啟動機器。

1、徹底清潔所有零部件,注意要把聯軸器內孔的保護層擦除。



2、對外置擋圈緊固式設計,先把外擋圈掛在軸上,然後再把法蘭套在軸上
   (如果是使用錐套式聯軸器,請參考與錐套同時附上的錐套安裝說明書)。
     對內置擋圈緊固式設計則先裝法蘭,再用螺絲把內擋圈裝到法蘭上,此時螺絲轉上二,三圈即可。把法蘭移至
     M 尺寸的位置。



3、準兩軸直到兩軸上聯軸器法蘭的端面距離為 M 值(按表1的數值選取)如果所用的軸存在軸向滑動的情況,先
     把軸移置滑動範圍的中間,再檢查尺寸 M,注意為了達到法蘭端面有 M 的距離,兩軸的端面可能需要凸出聯
     軸器法蘭的端面。
     在此情況下,應在兩軸的端面之間保留足夠的距離包容軸身的軸向滑動及定位所存在的偏差。




4、利用直尺在兩邊法蘭的圓周多個位置上跨越找平,以檢查兩邊的平行度。測量兩邊法蘭端面近外緣處多個位置
     的距離以檢查兩邊可能存在的角向偏移。
     兩邊的聯軸器法蘭應盡量對準找平。兩邊法蘭的準確定位在高速旋轉上尤其重要。
5、把胎環拉展並安裝在兩邊的法蘭上。檢查胎環的內緣邊是否緊貼法蘭和擋圈的外緣面。安裝時可能需要用小錘
     輕敲胎環外徑,當胎環套入后,
     胎環斷口之間應有小許間隙。見表二



6、把各緊固螺絲每次平均的扭緊,兩邊法蘭上的螺絲每次只扭半轉,直至達到所需扭距(見表 1)。
