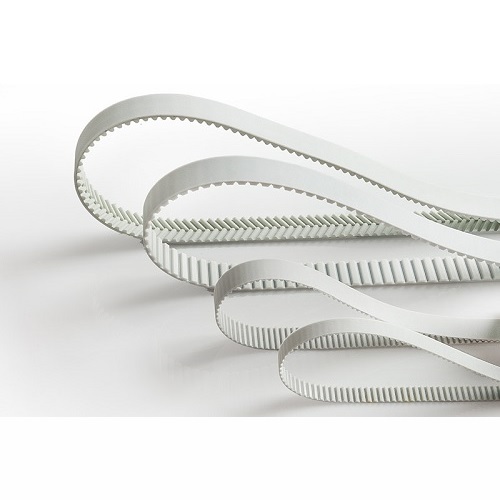

使用扭矩表計算皮帶寬

代碼 20220831

人氣 561





使用扭矩表計算皮帶寬
下表為恆載數據,如果已知操作的扭矩,則無需增加安全。
適用範圍請參見扭矩表。如果齒輪嚙合少於6且i=1,則表格的值會依照嚙合係數來倍增。


嚙合係數 S1:
ZE 6 5 4 3 2
嚙合係數 1.0 0.8 0.65 0.5 0.3

♦線性驅動器的例子:時規皮帶AT10開口帶
已知: p = 3 KW. n = 700 rpm. z = 24, 未知: b = 皮帶寬


從扭矩表當中,可得知AT10時規皮帶M = 26.2 Nm
當使用皮帶輪Z時,AT10開口帶寬為24。


從這個例子當中,可得知AT10時規皮帶尺寸為16。

♦持續運轉驅動器的例子:kevlar接合的時規皮帶T10
已知: p = 4.5 KW. n = 800 rpm., z = 20, 未知: b = 皮帶寬

從扭矩表當中,可得知T10時規皮帶M = 9.0 Nm
當使用皮帶輪Z時,T10接合帶寬為20。


從這個例子當中,可得知T10時規皮帶尺寸為75。

♦預應力
預應力Fv取決於齒形皮帶驅動器的最大作用力,在操作中以預應力狀態保持在齒型皮帶的寬鬆面。
在空端中,延長部分在透過減少摩擦端延長面下,是可被操作端允許的。


Fa = 2‧Fv
△a: 開口帶延長部分最大0.45%/ △a: 接合帶延長部分最大0.22%
用於雙軸驅動 Fv ≥ 0.5ㆍ作用力
對於直線驅動器 Fv ≥ 1ㆍ施加作用力
抗拉強度和延長率所需的值可從圖中得知。
