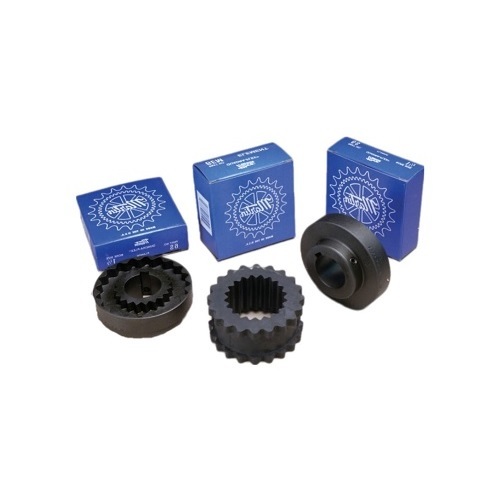

Martin QuadraFlex Couplings 膠齒聯軸器, 無須潤滑, 免維修保養。
同時可應付各種衝擊負載, 震動和軸間位移。
代碼 20220817
人氣 705
QUADRA-FLEX COUPLINGS 馬丁膠齒聯軸器安裝檢測說明
平行
角度
扭轉
軸向
測量方法-平行
測量方法-角度
法蘭之間的距離- 馬丁膠齒聯軸器在無磨損和最低磨耗的情況下, 補償平行偏移量。從規格 5 的 0.4mm 至規格 16 的 1.5mm 。這樣可將徑向負載, 在有平行位移時降至最低。
- 因彈性體的撓性和齒間之聯結作用, Quadra-Flex® 膠齒聯軸器可輕易地應付高達 1° 的角度位移而不出現明顯磨損。
- 膠齒彈性體具有扭曲緩衝性, 所以很適合用於吸收衝擊震動, 以避免其在設備間之傳遞。
- 膠齒的軸向彈性, 容許聯軸器接受一定量的軸向位移, 而降低對軸向衝擊負荷。膠齒套能承受軸向移動達 3mm。
| 最大轉速和容許軸向位移 | |||||||
| 規格 | 最大轉速 (RPM) |
形式 JEM, JEMS, EM, E&N | 形式 H&HS | ||||
| 平行 (mm) |
角度 (Deg) |
Y±1 (mm) |
平行 (mm) |
角度 (Deg) |
Y±1 (mm) |
||
| 3 | 9200 | 0.25 | 3.00 | 30.2 | - | - | |
| 4 | 7600 | 0.25 | 3.00 | 38.1 | - | - | |
| 5 | 7600 | 0.38 | 3.00 | 49.2 | - | - | |
| 6 | 6000 | 0.38 | 3.00 | 61.9* | 0.25 | 3.00 | 63.5 |
| 7 | 5250 | 0.51 | 3.00 | 65.1 | 0.30 | 3.00 | 66.7 |
| 8 | 4500 | 0.51 | 3.00 | 74.6 | 0.38 | 3.00 | 76.2 |
| 9 | 3750 | 0.64 | 3.00 | 88.9 | 0.43 | 3.00 | 90.5 |
| 10 | 3600 | 0.64 | 3.00 | 102.9 | 0.51 | 3.00 | 104.8 |
| 11 | 3600 | 0.81 | 3.00 | 123.8 | 0.56 | 3.00 | 125.4 |
| 12 | 2800 | 0.81 | 3.00 | 144.5 | 0.64 | 3.00 | 146.1 |
| 13 | 2400 | 1.02 | 3.00 | 169.9 | 0.76 | 3.00 | 169.9 |
| 14 | 2200 | 1.14 | 3.00 | 196.9 | 0.89 | 3.00 | 198.5 |
| 16 | 1500 | 1.57 | 3.00 | 260.4 | - | - | - |
