同步輪卡板使用說明
同步輪卡板的用途,同步輪卡板是驗證同步輪齒形是否磨損的檢具,是判斷同步輪齒形磨損嚴重是否的方法之一.
代碼 20220816-1
人氣 567
● 同步輪卡板的用途 : 同步輪卡板是驗證同步輪齒形是否磨損的檢具, 是判斷同步輪齒形磨損嚴重是否的方法之一。
● 同步輪卡板的使用方法 :

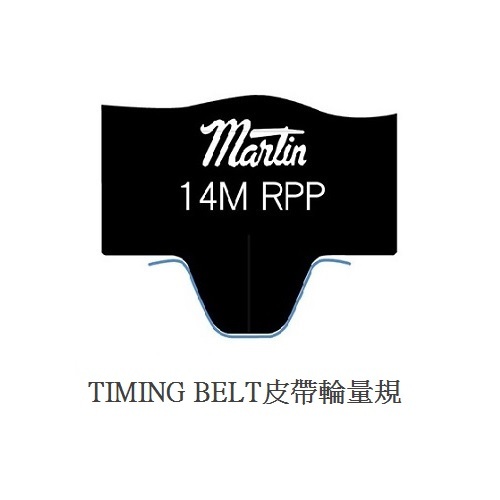

1. 同步輪卡板的使用方法為將同步輪卡板齒形垂直對準同步輪齒形（首先確保卡板齒形與同步輪齒形為同一種齒形）, 使兩者齒形貼緊。
2. 此時在同步輪 卡板平面與同步輪齒頂形成間隙, 也稱同步輪卡板頂隙，用塞片測量此間隙(見下表)。
3. 如果使用一段時間後用卡板測量發現卡板頂部與同步輪齒底重合, 則說明此齒形已經磨損, 需要更換新的產品。
下面介绍同步輪齒形卡板的測量判定標準頂參數：
此同步輪卡板使用說明書，只作為對卡板使用方法的描述, 通過說明書提供 的不同齒形參數進行對應同步輪齒形磨損程度的判斷。
● 同步輪卡板的使用方法 :
1. 同步輪卡板的使用方法為將同步輪卡板齒形垂直對準同步輪齒形（首先確保卡板齒形與同步輪齒形為同一種齒形）, 使兩者齒形貼緊。
2. 此時在同步輪 卡板平面與同步輪齒頂形成間隙, 也稱同步輪卡板頂隙，用塞片測量此間隙(見下表)。
3. 如果使用一段時間後用卡板測量發現卡板頂部與同步輪齒底重合, 則說明此齒形已經磨損, 需要更換新的產品。
下面介绍同步輪齒形卡板的測量判定標準頂參數：
| 序號 | 同步輪卡板齒形及節距 | 標準頂隙參數 |
| 1 | POWER GRIP GT/PGGT‐14M | 0.35‐0.45mm |
| 2 | POLY CHAIN GT/PCGT‐14M | 0.35‐0.45mm |
