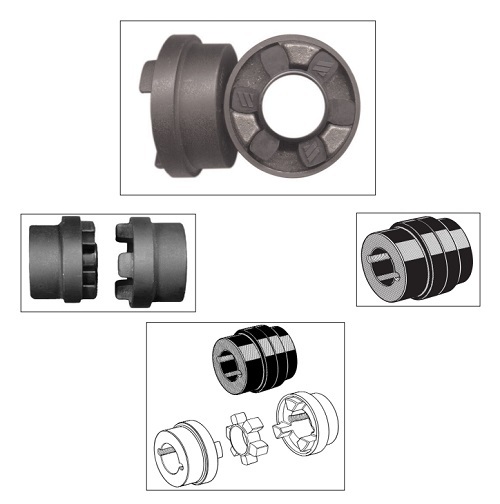

HRC梅花型聯軸器方便拆卸的Taper Bushing退拔式錐套為HRC聯軸器標準配備,傳遞功率與轉軸直徑相稱,容許高扭與突變扭矩,MARTIN橡膠彈性體吸收振動,偏心與偏角,錯齒R角精加工,提高扭轉剛性.

代碼 20220801-1





HRC梅花型聯軸器安裝說明書



梅花型聯軸器是一種能迅速而方便,無需專用工具,只需一個內六角扳手安裝的一種聯軸器。其安裝結構附圖1

(附圖1



HRC梅花型聯軸器安裝說明如下:

  • 安裝前準備:
  1. 將整套產品零部件及標準件、工具準備齊放于工作車上。
  2. 將用到的安裝工具(內六角扳手、橡膠槌、乾布)放在安裝位置附近。
  • 安裝順序及說明:(錐孔)

第一步:先用乾布把工件清洗擦乾,去除表面油脂,(特別是錐孔表面及錐孔內錐及外錐的油脂)

第二步:把錐套先安裝在聯軸器錐孔內,對準鎖緊螺孔,擰上螺絲(錐套內所配的螺絲)然後對準軸,把整個聯軸器安裝在軸上,分別鎖緊螺絲(其鎖緊螺絲的扭力可參考錐套紙盒內的螺絲扭力來,詳細見附表2

第三步:用同上的方法安裝另外個聯軸器的組合件安裝在軸上,鎖緊錐套上螺絲,扭力可參考附表2

 (附表2 螺絲扭力表)

第四步:安裝好橡膠件,平行推動一端的設備,把兩個聯軸器間的間隙調整至1 mm-3mm 左右。(附圖1A ),調整徑向、軸向可參考附表3

          (附表3,軸向、徑向公差 )

  • 安裝順序及說明(直孔)

第一步:先用乾布把工件清洗擦乾,去除表面油脂,(特別是內孔表面油脂))

第二步:先把標準的鍵放入軸的鍵槽內,修去毛刺,把聯軸器的孔對準軸 用橡膠錘,把聯軸器輕輕的敲入軸內,安裝位置到軸頭不露出內臺階,鎖緊法蘭上的兩個螺孔(螺絲安裝前用可拆卸螺紋膠塗在螺絲上)

第三步:用同上的方法安裝另外個聯軸器的組合件安裝在軸上,鎖緊緊固螺絲。

第四步:安裝好橡膠件後,平行推動一段的聯軸器組合件,把兩個聯軸器間隙調整至1mm-3mm(附圖1A ) ,調整徑向,軸向可參考附表3

至此,聯軸器組合件安裝完畢。
