第四平衡孔錐套的優點

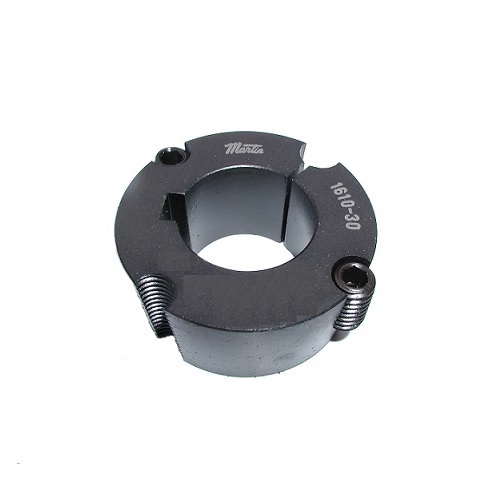

四平衡孔錐套 F/H Balance Taper Bushing


● 四平衡孔錐套的優點在於轉動平衡方面。需知旋轉機器其中主要的振動源在於沒有適當平衡。原因可以是加工失誤、安裝公差、熱變形、鑄件缺陷或本身設計不良，如彎曲的軸或3孔錐套。

● 現代機器設備的高轉速運作將以上問題明顯化，但同時更清楚說明高平衡值量的重要性，例如降低軸承組的磨損，減少噪音和振動，節省支撐結構材料和提高產品質量。當輕型結構只能提供小量減震效果或環境噪音受限制時，振動將會成為主要問題和耗損。一般加工良好的皮輪帶或轉動零件能達到G16平衡等級。通過平衡處理可以提高到G6.3或更好平衡值量，適用於對振動敏感的狀況。當傳動件平衡至以上等級，總体振動將會產生在錐套式零組件的錐套本身。

● 使用3孔錐套對整個轉動系統構成設計上一個定量的不平衡。

請看以下例子：

一個2/SPZ85-1610-28，配合28mm轉軸使用1610錐套並配鍵，

轉速1500轉／分。皮帶輪重量0.52kg，錐套重量0.25kg。

     孔OOB = 89g.mm

   4 孔OOB = 107-89

 　　　  　  = -18g.mm

                = 23g.mm/kg

                                D=第四平衡孔

- 上圖使用餘量方式計算例子內錐套不平衡重量扭矩。計算結果89 g.mm克毫米。

- 按每公斤單位計算為116gmm/kg，已分別超過G6.3允許的40 gmm/kg和G16的100 gmm/kg。

- 在錐套半光孔對面多加個半光孔可以幾乎完全消除以上的不平衡餘重。

- 在以上例子中，一個8mm孔在位置D產生相對107gmm扭矩使整體不平衡力矩在4平衡孔錐套內剩下89-107= -18gmm（負數代表力矩轉向相反）。每公斤單位計算則降為18/0.77=23 gmm/kg。是一個超越G16並進入G6.3等級範圍內的改善。

● 第4光孔是註冊專利4平衡孔錐套的基礎（全世界與歐洲專利碼：0045624）其設計在於減少任何孔徑內的不平衡重量, 第4孔的位置和尺寸是通過計算和結合ISO1940旋轉體平衡標準要求得出。

● 舉上例, 在1610錐套內, 平衡殘重在孔徑14至42mm變化輕微其原因是主要由於錐套彈性槽上因孔徑不同的小量設計改變。
